심 어닐러
피에스텍 심 어닐러는 전자기장 컴퓨터 해석으로 자체 설계한 차별화된 코일을 통해 외산 설비 대비 내구성과 효율을 높였으며, 속도 대비 가열 전력을 자동으로 조정함으로써 심 라인의 어닐링 품질을 향상시켰습니다.
또한 당사는 다양한 파이프 및 튜브 열처리 실적, 대용량 전원장치와 축적된 현장 엔지니어링 역량을 바탕으로 파이프 사양, 생산 속도와 설치 공간 같은 고객의 니즈에 맞춰 최적의 전원장치, 가열 코일 및 장치 구성을 제안하고 제공합니다.
1 / 3
특징 및 장점

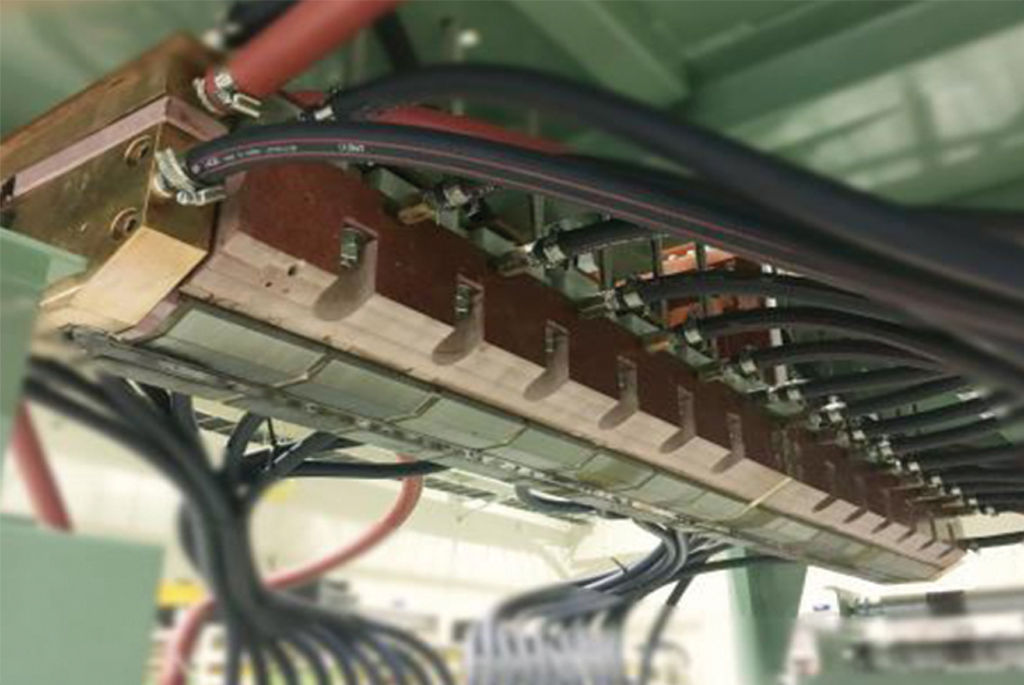

고효율 가열 코일(Inductor)

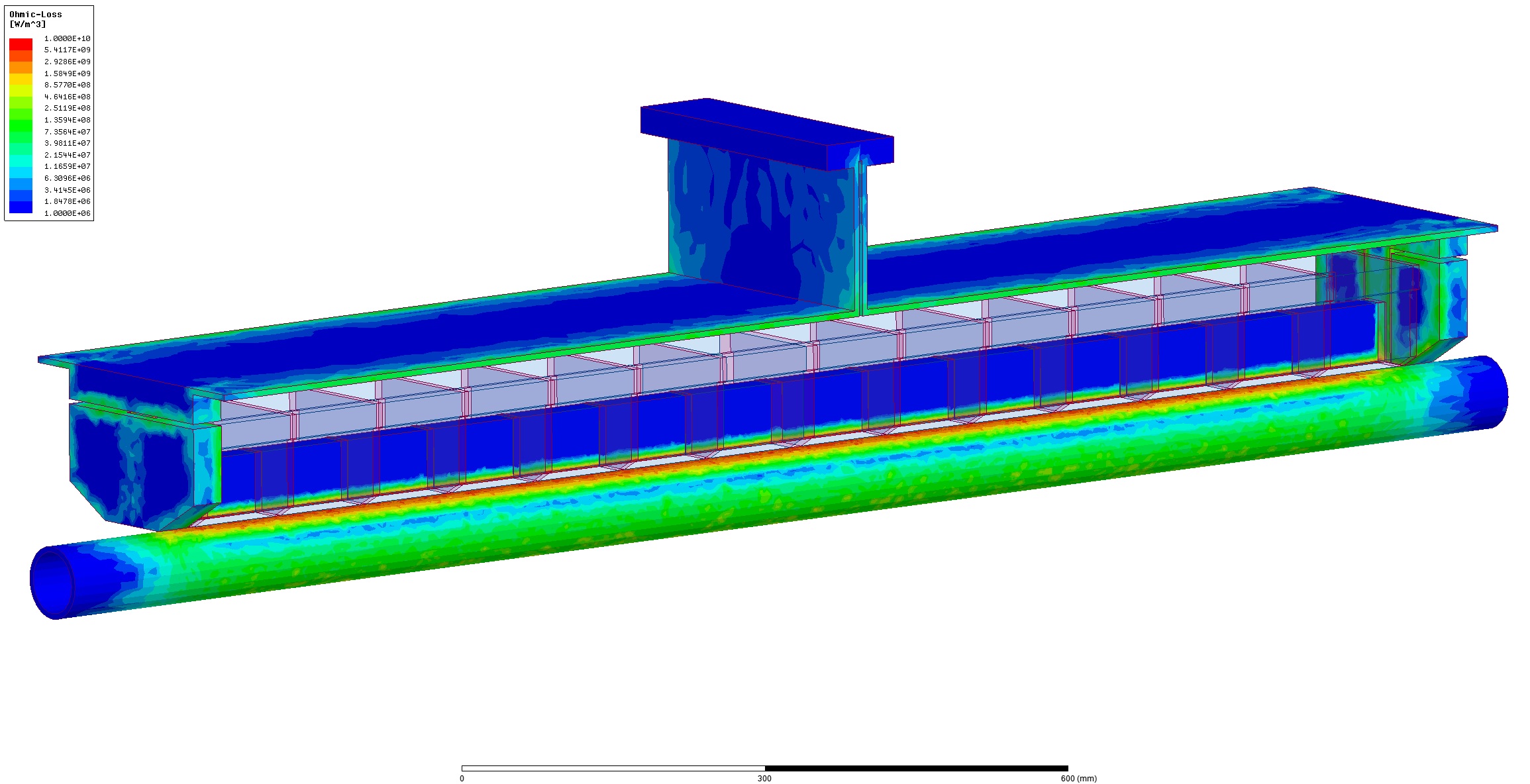

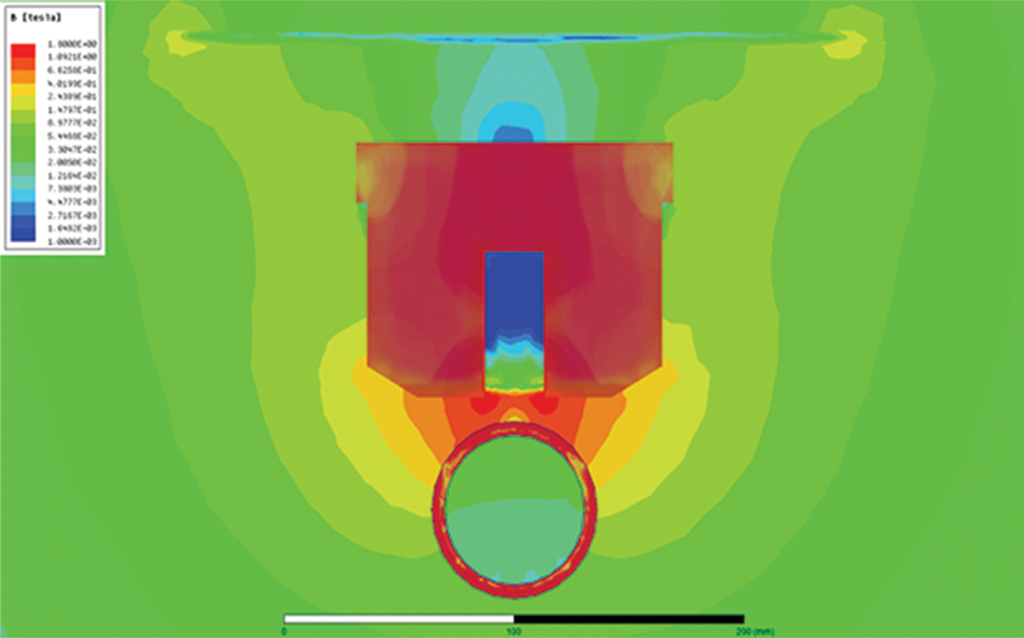

- 전자기장 컴퓨터 해석 설계를 기반으로 동일 전류 기준 자기 밀도를 높임으로써 열 전달 분포를 최적화하고 실효 효율을 극대화
- 발열 저감과 냉각 개선을 위해 코일의 기구적 결합성을 높여 내구성을 향상
출력 전력 자동 조정
- 강종 및 온도 변화에 맞춰 출력 전력을 자동으로 제어
- 올바른 출력 제어를 통해 수율은 높이고 불량률은 낮춤
- 승온 온도 구간 별 저항 변동에 원활히 대응하도록 하는 폭넓은 매칭 범위
어닐링 열처리 품질 향상
- 심 트래킹 기능(옵션): 소재의 열처리 위치가 틀어질 시 소재의 심부를 확인하여 가열코일의 위치를 자동으로 조정
- 가열 코일의 입출 측 높이 조정을 통해 소재와 코일간의 간격을 일정하게 유지하여 어닐링 품질 보장(Z축 기반)
효율 극대화
- 동판 적층형 변압기 적용: 다른 방식 대비 근접효과, 표피효과를 획기적으로 개선해 효율을 향상 (특허 출원: 10-2005-0041829, 10-2005-48935)
- 최신 반도체 소자인 IGBT를 사용하여 제어 효율을 향상
제공 제품·서비스
고객의 상황에 맞게 필요한 솔루션을 선택할 수 있습니다.
제공 제품
- 유도가열 전원장치
- CT(Current Transformer)
- 가열코일 및 자기집중 코어 맞춤 설계
- DI 워터 쿨링 시스템
- 기계장치 & 제어 시스템
제공 서비스
- 전문가의 품질 향상 상담 서비스
- 가열 코일 및 자기집중 코어 맞춤 설계
- 장치 설치 및 현장 시운전
- AS 및 정기 점검 서비스
- 교육 서비스: 기술, 엔지니어링, 현장 교육, 품질 관리 지표 등
적용 분야
파이프·튜브 제조 라인의 심 부위 후처리 어닐링에 적용됩니다.
적용 제품 분야
강관 심 부위 어닐링 처리파이프·튜브 제조 라인 후처리다양한 강종 대응 광역 매칭
